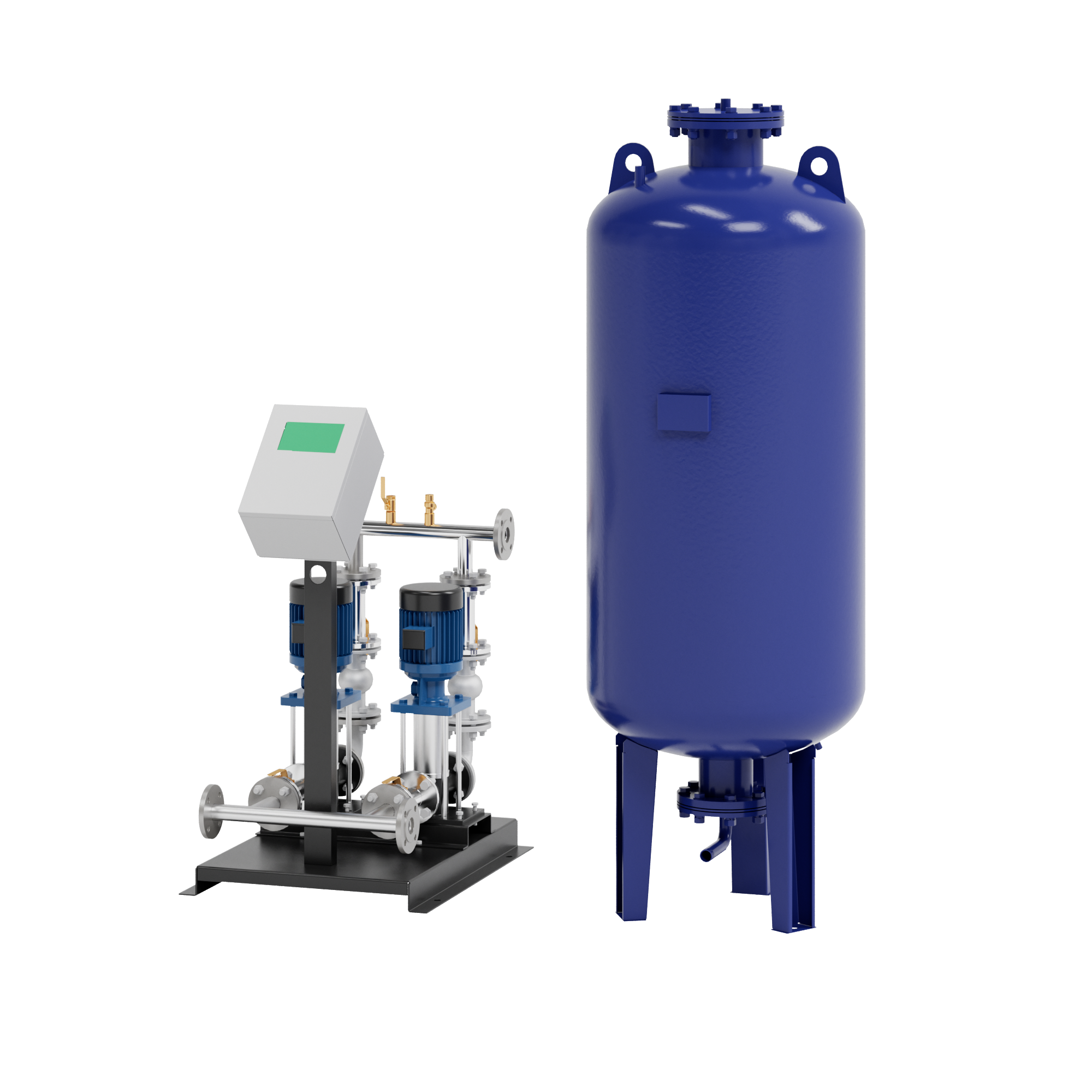

Система поддержания давления с насосом
Система поддержания давления обычно используется для обеспечения того, чтобы давление воды в трубопроводной сети оставалось в заранее заданном диапазоне, будь то система водоснабжения, система отопления, вентиляции и кондиционирования или другие приложения, требующие точного контроля давления.
Компонент и функция:
Насос: Система включает в себя один или несколько насосов, которым поручено запуститься, когда для поддержания давления в системе необходим дополнительный поток воды.Этого можно достичь, определив падение давления в трубопроводе или используя другие стратегии управления.
Датчик давления: Используется для мониторинга давления воды в системе трубопроводов в режиме реального времени.Датчик обеспечивает обратную связь с системой управления, позволяя при необходимости вносить коррективы.
Контроллер: Система управления определяет, когда запускать или останавливать насос, основываясь на сигналах датчика давления.Он может использовать автоматизированные алгоритмы для регулировки в соответствии с заранее заданными диапазонами давления.
Устройство подпиточной воды: Иногда в систему входит устройство подпиточной воды, которое автоматически добавляет воду при снижении уровня воды в системе.Это помогает поддерживать объем и давление воды в системе.
Клапаны и трубопроводная сеть: Клапаны и сеть трубопроводов в системе направляют поток воды и регулируют путь потока воды, когда это необходимо для поддержания давления.
Работа системы:
Когда датчик давления обнаруживает, что давление воды в системе трубопроводов падает ниже установленного порога, контроллер активирует насос для увеличения расхода воды и повышения давления.Как только давление воды достигает верхнего предела, контроллер останавливает работу насоса.Этот процесс автоматизирован, что обеспечивает мониторинг и регулировку в реальном времени для поддержания давления воды в системе на стабильном уровне.
Приложение:
Этот тип системы обычно используется в сценариях, где требуется точный контроль давления воды, например, в системах водоснабжения зданий или в промышленных процессах, которые требуют специального контроля давления.
Система поддержания давления с насосом
Система поддержания давления обычно используется для обеспечения того, чтобы давление воды в трубопроводной сети оставалось в заранее заданном диапазоне, будь то система водоснабжения, система отопления, вентиляции и кондиционирования или другие приложения, требующие точного контроля давления.
Компонент и функция:
Насос: Система включает в себя один или несколько насосов, которым поручено запуститься, когда для поддержания давления в системе необходим дополнительный поток воды.Этого можно достичь, определив падение давления в трубопроводе или используя другие стратегии управления.
Датчик давления: Используется для мониторинга давления воды в системе трубопроводов в режиме реального времени.Датчик обеспечивает обратную связь с системой управления, позволяя при необходимости вносить коррективы.
Контроллер: Система управления определяет, когда запускать или останавливать насос, основываясь на сигналах датчика давления.Он может использовать автоматизированные алгоритмы для регулировки в соответствии с заранее заданными диапазонами давления.
Устройство подпиточной воды: Иногда в систему входит устройство подпиточной воды, которое автоматически добавляет воду при снижении уровня воды в системе.Это помогает поддерживать объем и давление воды в системе.
Клапаны и трубопроводная сеть: Клапаны и сеть трубопроводов в системе направляют поток воды и регулируют путь потока воды, когда это необходимо для поддержания давления.
Работа системы:
Когда датчик давления обнаруживает, что давление воды в системе трубопроводов падает ниже установленного порога, контроллер активирует насос для увеличения расхода воды и повышения давления.Как только давление воды достигает верхнего предела, контроллер останавливает работу насоса.Этот процесс автоматизирован, что обеспечивает мониторинг и регулировку в реальном времени для поддержания давления воды в системе на стабильном уровне.
Приложение:
Этот тип системы обычно используется в сценариях, где требуется точный контроль давления воды, например, в системах водоснабжения зданий или в промышленных процессах, которые требуют специального контроля давления.
MODEL | РАСШИРИТЕЛЬНЫЙ БАК | НАСОС И УПРАВЛЯЮЩИЙ БЛОК | |||||||
Диаметр | Общий Объем | Эффективный объем | Расчетное давление | Скорость потока | Голова | Власть | Контрал Ряд | Модель | |
мм | L | L | Бар | м³/ч | m | кВт | |||
БТДИ-600 | 600 | 350 | 125 | 6 | 1.2-4 | 43,5-25 | 0.55 | A | А1 |
10 | 66-38 | 1.1 | А2 | ||||||
16 | 95-54 | 1.5 | А3 | ||||||
БТДИ-800 | 800 | 850 | 350 | 6 | 1.2-4 | 43,5-25 | 0.55 | A | А1 |
10 | 66-38 | 1.1 | А2 | ||||||
16 | 95-54 | 1.5 | А3 | ||||||
БТДИ-1000 | 1000 | 1560 | 500 | 6 | 1.2-4 | 43,5-25 | 1.1 | A | А1 |
10 | 66-38 | 1.5 | А2 | ||||||
16 | 95-54 | 2.2 | А3 | ||||||
БТДИ-1200 | 1200 | 2650 | 750 | 6 | 2,5-8 | 49-24 | 1.1 | B | Б1 |
10 | 71-35 | 1.5 | Би 2 | ||||||
16 | 107-54 | 2.2 | Б3 | ||||||
БТДИ-1400 | 1400 | 3610 | 1000 | 6 | 2,5-8 | 49-24 | 1.1 | B | Б1 |
10 | 71-35 | 1.5 | Би 2 | ||||||
16 | 107-54 | 2.2 | Б3 | ||||||
БТДИ-1600 | 1600 | 4950 | 1950 | 6 | 2,5-8 | 49-24 | 1.1 | B | Б1 |
10 | 71-35 | 1.5 | Би 2 | ||||||
16 | 107-54 | 2.2 | Б3 | ||||||
БТДИ-1800 | 1800 | 7060 | 2120 | 6 | 2,5-8 | 49-24 | 1.1 | B | Б1 |
10 | 71-35 | 1.5 | Би 2 | ||||||
16 | 107-54 | 2.2 | Б3 | ||||||
БТДИ-2000 | 2000 | 9230 | 3650 | 6 | 2,5-8 | 49-24 | 1.1 | B | Б1 |
10 | 71-35 | 1.5 | Би 2 | ||||||
16 | 107-54 | 2.2 | Б3 |
ОТМЕТКА: |
Включая два водяных насоса, один рабочий и один резервный. |
Диапазон температур жидкости: 0-70 ℃ |
Допустимая температура окружающей среды: 0-45 ℃ |
Уровень защиты: IP55 |
Напряжение: 380 В/3/50 Гц |
Уровень шума: 55-60 дБ |
Если у вас есть другие требования к дизайну, пожалуйста, свяжитесь с нами |
