Как работает обратная промывка фильтра

Обратная промывка песочного фильтра работает аналогично другим типам песочных фильтров, но в его конструкции используется материал из углеродистой стали.Вот общий обзор того, как работает обратная промывка песочного фильтра:

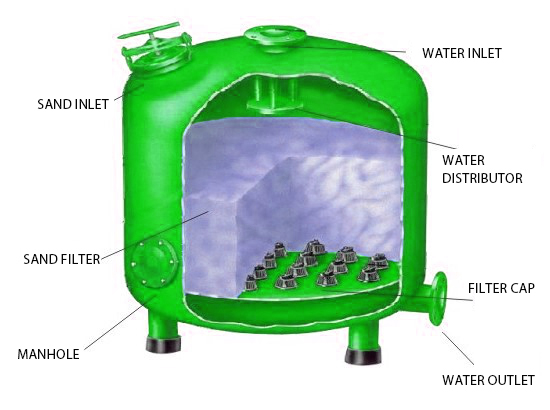

1. Процесс фильтрации: Песочный фильтр содержит слой песка или другого материала, который улавливает частицы и загрязнения, проходящие через него.Корпус из углеродистой стали обеспечивает структурную целостность и устойчивость к коррозии.

2. Накопление загрязнений. Со временем песчаный фильтр накапливает мусор, грязь и другие частицы, уловленные из воды.Такое накопление снижает эффективность фильтра и требует периодической очистки для поддержания оптимальной производительности.

3. Процедура обратной промывки: Когда фильтр достаточно засоряется, запускается процедура обратной промывки.Обратная промывка предполагает изменение направления потока воды через фильтр для вытеснения и вымывания захваченных загрязнений.

4. Реверс потока: В типичном цикле обратной промывки клапаны регулируются так, чтобы изменить направление потока воды через фильтр.Вода направляется снизу вверх фильтра, вызывая расширение и псевдоожижение песчаного слоя.

5. Удаление загрязнений: когда вода течет вверх через слой песка, она перемешивает частицы песка, вытесняя захваченные загрязнения.Турбулентность помогает отделить мусор от песчинок и удержать их в воде.

6. Утилизация отходов: Вытесненные загрязнения вместе с частью фильтрующего материала уносятся с водой обратной промывки.Эта вода направляется в канализацию или систему удаления отходов, предотвращая повторное попадание высвободившихся частиц в систему фильтрации.

7. Промывка: после завершения процесса обратной промывки поток воды возвращается в нормальное направление, и можно запустить цикл промывки.Промывка помогает успокоить фильтрующий слой и удалить оставшийся мусор перед возвратом фильтра в эксплуатацию.

8. Возобновление фильтрации: после завершения циклов обратной промывки и ополаскивания фильтр готов возобновить нормальные операции фильтрации.Очищенный фильтрующий слой снова способен эффективно улавливать частицы из воды.

Часто задаваемые вопросы

Когда падение давления достигает какого уровня подходит для начала операции обратной промывки?

Определение соответствующего уровня падения давления для начала операции обратной промывки зависит от различных факторов, таких как конструктивные характеристики системы фильтрации, тип загрязнений в воде и эксплуатационные требования объекта.Однако общий подход заключается в отслеживании падения давления на фильтре и запуске обратной промывки, когда оно достигает заранее определенного порога.

Обычно перепад давления на фильтре увеличивается по мере накопления загрязнений и ограничения потока воды через фильтрующий материал.Когда падение давления достигает определенного уровня, это указывает на то, что фильтр засоряется и может потребоваться очистка.

Конкретный уровень падения давления, при котором следует начинать обратную промывку, может варьироваться в зависимости от конструкции системы и рекомендаций производителя.На предприятиях обычно устанавливается целевой диапазон падения давления, основанный на опыте эксплуатации и требованиях к производительности.

Например, предприятие может установить целевой диапазон падения давления на 5–10 фунтов на квадратный дюйм (фунтов на квадратный дюйм) выше давления чистого фильтра в качестве триггера для запуска операции обратной промывки.Как только падение давления превысит верхний предел этого диапазона, что указывает на значительное засорение фильтра, будет инициирован процесс обратной промывки для восстановления эффективности фильтрации.

Регулярный контроль падения давления и соблюдение заданных пороговых значений обеспечивают своевременное обслуживание и оптимальную работу системы фильтрации, предотвращая при этом чрезмерное потребление энергии и возможные повреждения оборудования.

Как определить, правильно ли работает фильтр или есть какие-либо проблемы?

1. Визуальный осмотр:

• Проверьте наличие видимых признаков повреждений или утечек в корпусе фильтра, трубопроводах, клапанах и связанных с ними компонентах.

• Убедитесь, что все соединения надежны и нет незакрепленных фитингов.

2. Мониторинг падения давления:

• Следите за падением давления на фильтре.Значительное увеличение перепада давления может указывать на то, что фильтр засоряется и требует очистки.

• И наоборот, внезапное снижение падения давления может указывать на проблему с фильтром или утечку в системе.

3. Мониторинг расхода:

• Измерьте скорость потока воды, поступающей в фильтр и выходящей из него.Уменьшение скорости потока может указывать на ограничение в фильтре из-за засорения или других проблем.

• Убедитесь, что скорость потока остается постоянной с течением времени, поскольку колебания могут указывать на проблемы с фильтром или всей системой.

4. Тестирование качества воды:

• Регулярно проверяйте качество фильтрованной воды, чтобы убедиться, что она соответствует требуемым стандартам.

• Проверьте наличие каких-либо изменений в параметрах качества воды, таких как мутность, pH, уровень хлора или уровень определенных загрязнений.

5. Эффективность обратной промывки:

• Во время обратной промывки наблюдайте за эффективностью процесса удаления захваченных загрязнений из фильтрующего материала.

• Убедитесь, что вода обратной промывки мутная или обесцвеченная, что указывает на то, что она вымывает мусор из фильтра.

6. Системные сигналы тревоги и датчики:

• Обращайте внимание на любые сигналы тревоги или предупреждения, генерируемые датчиками мониторинга, установленными в системе фильтрации.

• Эти датчики могут обнаруживать такие отклонения, как отклонения давления, изменения расхода или утечки, обеспечивая раннее предупреждение о потенциальных проблемах.

7. Регулярное техническое обслуживание:

• Соблюдайте график регулярного технического обслуживания фильтра и связанных с ним компонентов, включая очистку, проверку и замену фильтрующего материала или картриджей по мере необходимости.

• Следуйте рекомендациям производителя относительно процедур и интервалов технического обслуживания.

8. Ознакомьтесь с рекомендациями производителя:

• Обратитесь к руководствам и документации производителя для конкретных действий по устранению неполадок и рекомендаций для вашей конкретной системы фильтрации.

Выполняя эти проверки регулярно и тщательно, вы можете гарантировать бесперебойную и эффективную работу вашей системы фильтрации, а также быстро выявлять и устранять любые проблемы, которые могут возникнуть.Регулярное техническое обслуживание и мониторинг необходимы для увеличения срока службы и производительности системы фильтрации.

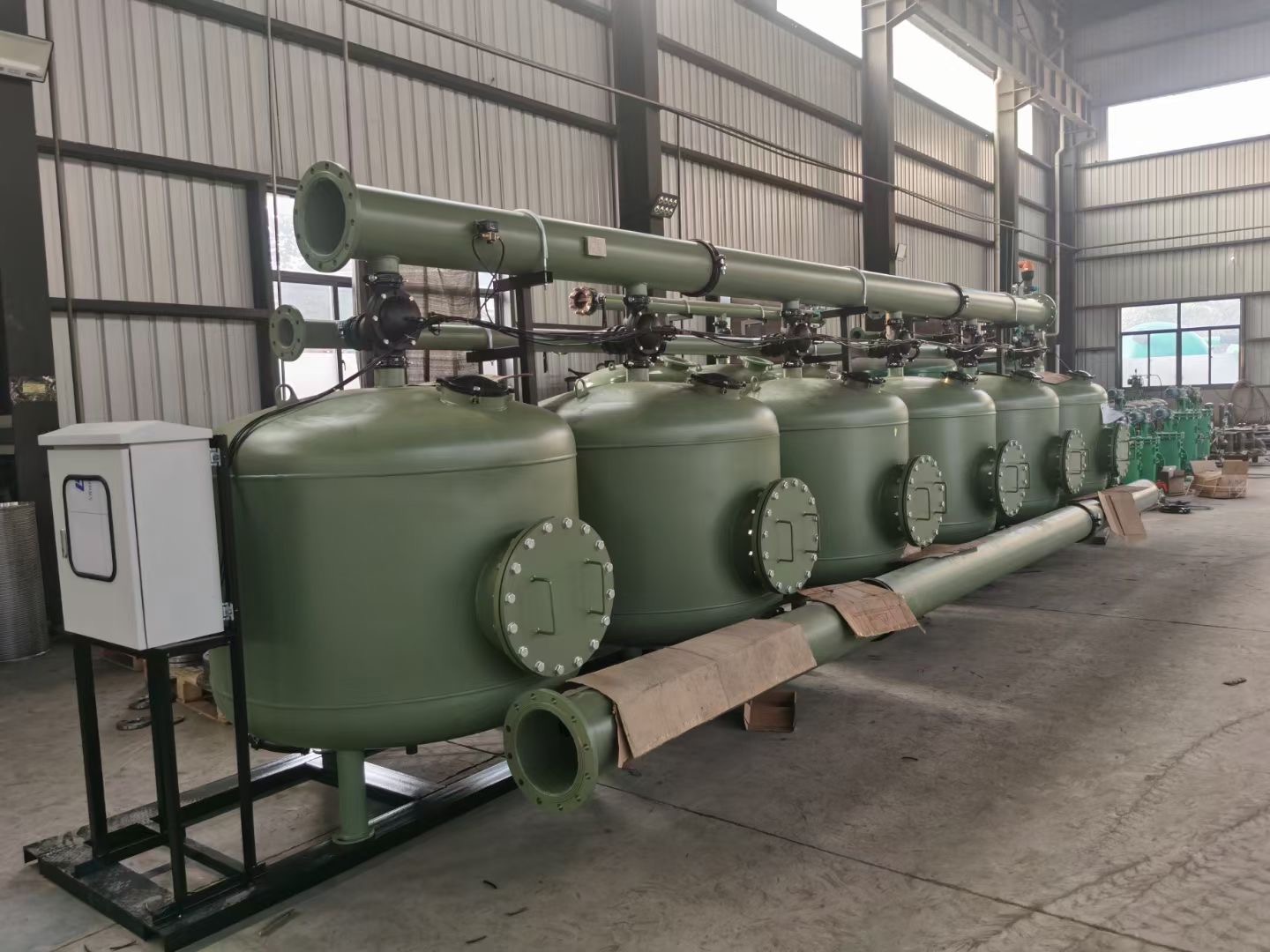

Резервуары с песочными фильтрами обычно имеют снаружи множество труб.Не могли бы вы объяснить их назначение и стандартные рабочие процедуры?

1. Впускная труба:

• Функция: Впускная труба подает неочищенную воду в резервуар песочного фильтра из источника, такого как насос или линия подачи воды.

• Обычная рабочая процедура: Неочищенная вода поступает в резервуар фильтра через впускную трубу, где подвергается фильтрации для удаления примесей.

2. Выходная труба:

• Функция: Выпускная труба выводит отфильтрованную воду из резервуара песчаного фильтра и направляет ее в желаемое место назначения, например, в распределительную систему или резервуар для хранения.

• Обычная рабочая процедура: Отфильтрованная вода выходит из резервуара песчаного фильтра через выпускную трубу и готова к раздаче или дальнейшей очистке.

3. Труба обратной промывки:

• Функция: Труба обратной промывки позволяет сливать воду обратной промывки и захваченные загрязнения во время процесса обратной промывки.

• Обычная рабочая процедура: во время обратной промывки направление потока меняется на противоположное, и вода вместе с вытесненными загрязнениями направляется из резервуара песчаного фильтра через трубу обратной промывки для утилизации или очистки.

4. Дренажная труба:

• Функция: Сливная труба служит для слива воды из резервуара песочного фильтра для технического обслуживания, ремонта или аварийных ситуаций.

• Обычная рабочая процедура: Если необходим слив, например, для очистки или ремонта, воду можно безопасно удалить из резервуара песчаного фильтра через сливную трубу.

5. Труба сброса воздуха:

• Функция: Труба сброса воздуха позволяет выпустить захваченный воздух или газ из верхней части резервуара песочного фильтра, предотвращая образование воздушных карманов, которые могут повлиять на эффективность фильтрации.

• Обычная рабочая процедура: Воздух, попавший внутрь резервуара фильтра, поднимается вверх и выпускается через трубу сброса воздуха, обеспечивая правильную работу системы фильтрации.

6. Манометр или предохранительный клапан:

• Функция: Манометр или предохранительный клапан измеряет давление внутри резервуара песочного фильтра и помогает предотвратить избыточное давление.

• Обычная рабочая процедура: Манометр обеспечивает мониторинг изменений давления внутри резервуара фильтра в режиме реального времени, позволяя операторам обнаруживать любые аномалии и при необходимости принимать соответствующие меры.Клапан сброса давления сбрасывает избыточное давление, чтобы предотвратить повреждение резервуара фильтра или связанных с ним компонентов.

Эти трубы работают вместе, чтобы обеспечить правильное функционирование резервуара песочного фильтра, обеспечивая эффективную фильтрацию воды и поддержание стандартов качества воды.Регулярный осмотр, техническое обслуживание и мониторинг этих труб необходимы для обеспечения непрерывной работы и долговечности системы фильтрации.
